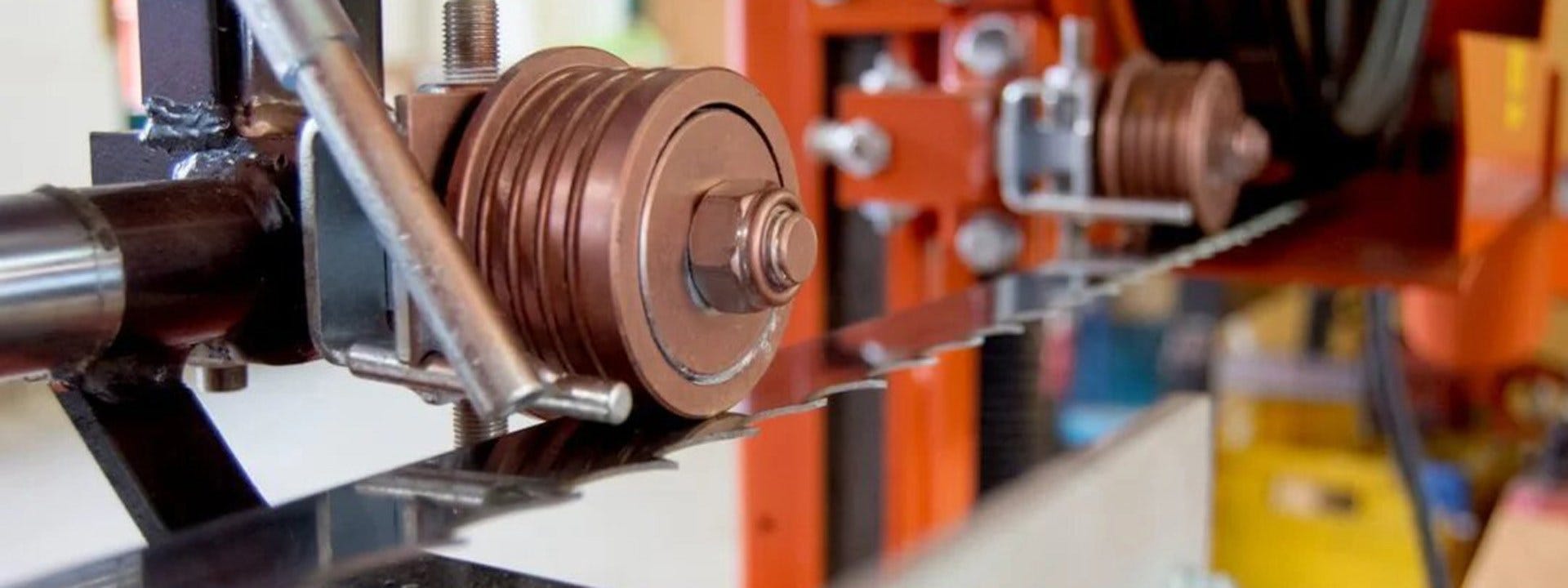

Hur man justerar bladrullstyrningarna?

Bladrullstyrningarna är en viktig komponent på sågverksaggregatet. Wood-Mizer-sågverk är utrustade med två bladrullstyrningar: en fast på drivsidan och en justerbar på tomgångssidan av sågverksaggregatet. Genom att följa instruktionerna nedan kan du justera bladrullstyrningarna korrekt.

För att säkerställa en smidig justeringsprocess, se till att använda originalreservdelar från Wood-Mizer.

Kom ihåg att justering av bladrullstyrningarna måste göras efter att du har justerat bladhjulen.

1.    Innan justeringar görs, installera bladet och applicera sedan rätt spänning.

2.    Ställ in rätt tryck på rullarna mot bladet:

• Använd ett måttband för att mäta avståndet mellan sågverksbänken och bladets kant (låt oss anta att det är 250 mm).
• Justera rullarnas position så att de trycker mot bladet och minskar avståndet mellan bladet och bänken med 6 mm (i detta exempel bör målmåttet vara 244 mm).

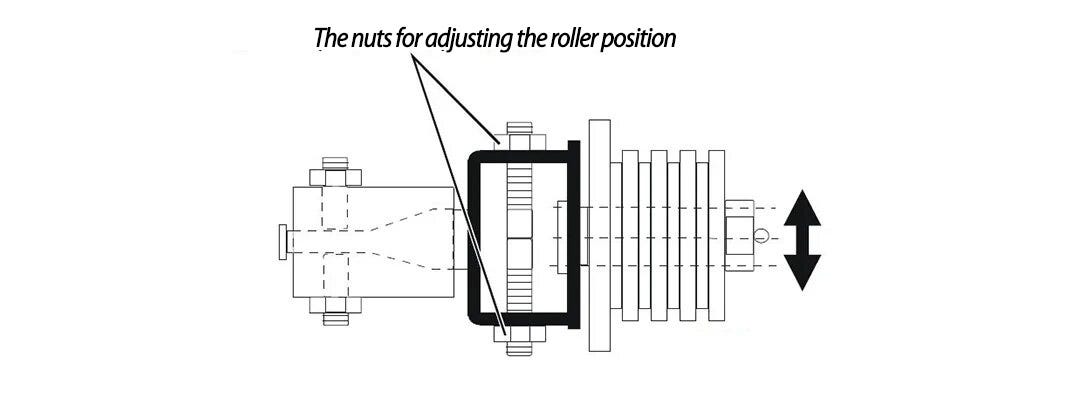

Muttrarna för att justera valsens position

• Ta en ny mätning för att verifiera den uppnådda avböjningen av bladet i förhållande till sågverksbänken.

3.    Justera bladguiderna i det vertikala planet och säkerställ att bladet inte lutar uppåt eller nedåt (kontrollera bladets parallellitet).

• Flytta bladvägarmen bort från maskinen. Avståndet till dess yttersta position ska vara 15 mm.
• Använd ett mätverktyg kallat "tricket" genom att fästa det på bladet intill styrvalsen. Se till att det inte vilar på bladets tand eller grad och att det sitter tätt mot bladet. "Tricket" ska alltid placeras mellan bladets tänder.
• Använd ett måttband för att mäta avståndet mellan sågverksbänken och "trickets" nedre kant.
• Flytta sågverksaggregatet så att verktygets framkant är placerad över platsen för den tidigare mätningen och upprepa processen.
• Mätningarna måste ge identiska resultat. Om de inte gör det, lossa en av de laterala klämskruvarna enligt illustrationen nedan.

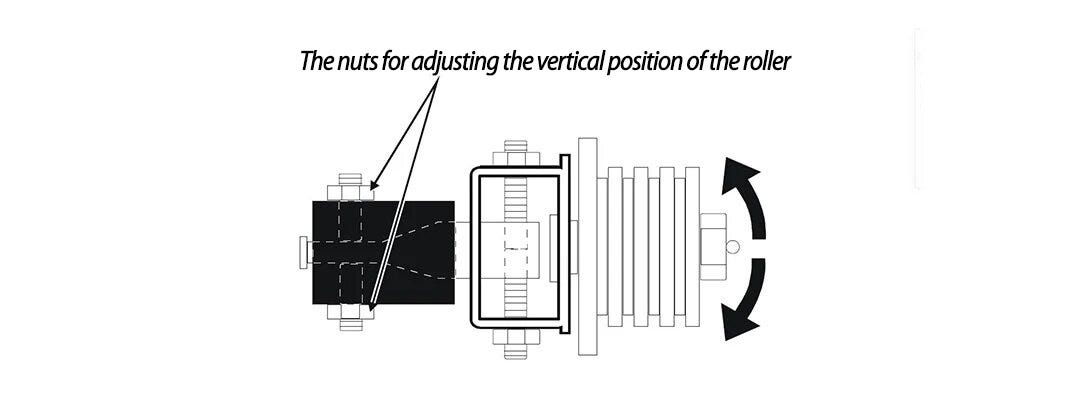

Muttrarna för att justera valsens vertikala position

• Flytta sågverksaggregatet framåt i sågriktningen så att verktygets bakre del är placerad över mätpunkten och upprepa mätningen enligt instruktionerna ovan.
• Avståndsmätningen vid verktygets bakre del måste matcha de två tidigare mätningarna. Om den inte gör det, justera sågstyrningens position enligt illustrationen ovan.
• Placera "tricket" intill den andra styrvalsen och upprepa proceduren ovan.
• Efter justeringen, kontrollera på nytt att bladets avböjning i förhållande till sågverksbänken är 6 mm. Starta bladets drivning och kontrollera styrningsinriktningen igen efter att ha stoppat den.


4.    Justera avståndet mellan styrvalsen och bladet:

• Positionera bladvägaren så att styrvalsens fläns är cirka 1,5–3,0 mm från bladets bakre kant.
• Lossa en lateral och en övre klämskruv för att uppnå rätt avstånd mellan valsens fläns och bladet, enligt illustrationen nedan.

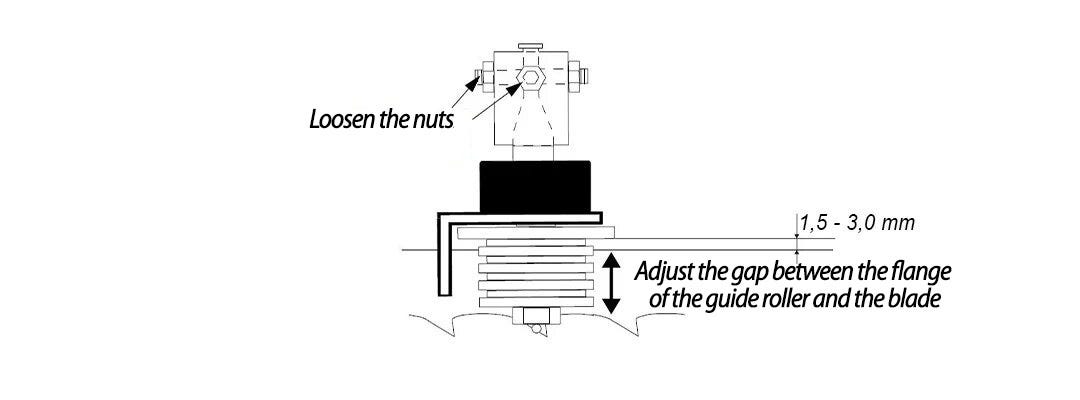

Lossa muttrarna; Justera avståndet mellan muttern och bladet

• Efter att justeringen är klar, dra åt klämskruvarna och utför samma justering på den andra bladstyrvalsen.


5.    Justera bladguiderna i det horisontella planet:

• Flytta bladvägarmen mot maskinen (så att den är placerad i mitten).
• Placera "tricket" centralt mot styrvalsens främre yta, enligt illustrationen nedan.

Muttrarna för att justera valsarnas horisontella position

• Mät avståndet från bladets bakre kant till justeringsverktyget (avstånd B enligt illustrationen).
• Mät avståndet mellan bladets bakre kant och justeringsverktygets andra ände (avstånd A enligt illustrationen).
• Bladstyrvalsen ska vara inställd parallellt med bladet eller svagt lutad i det horisontella planet, enligt illustrationen. Om så inte är fallet, justera valsens horisontella inriktning med de laterala klämskruvarna på styrningen.
• Kontrollera inriktningen på den andra bladstyrvalsen genom att upprepa stegen enligt ovan.

Om skärningsojämnheter kvarstår efter att bladguiderna har justerats, är problemet troligtvis relaterat till själva bladet.

***
