Hur du justerar bladstyrarmen – instruktioner och tips

Korrekt justering av bladets styrarm är en nyckelfaktor för att säkerställa stabil, exakt och jämn sågning med ett bandsågverk. I den här artikeln ger vi detaljerade instruktioner för justering av bladstyrningen på modell LT40 som tillverkats sedan 2021. Vi ger också underhållstips och råd för att undvika vanliga problem. Kolla in den här guiden för att optimera prestandan på ditt sågverk!

Bladstyrarmens primära funktion är att stabilisera bladet under sågning. Såghuvudet är utformat med en fast styrrulle, medan den andra är monterad på styrarmen, som flyttas närmare eller längre bort från stocken. Detta gör att operatören kan justera avståndet mellan styrrullarna efter bredden på det material som bearbetas.

Det är viktigt att se till att styrrullen håller sig nära stocken under sågning, helst på ett avstånd av 5–10 cm. Operatören kontrollerar rullens position från kontrollpanelen med hjälp av en styranordning.

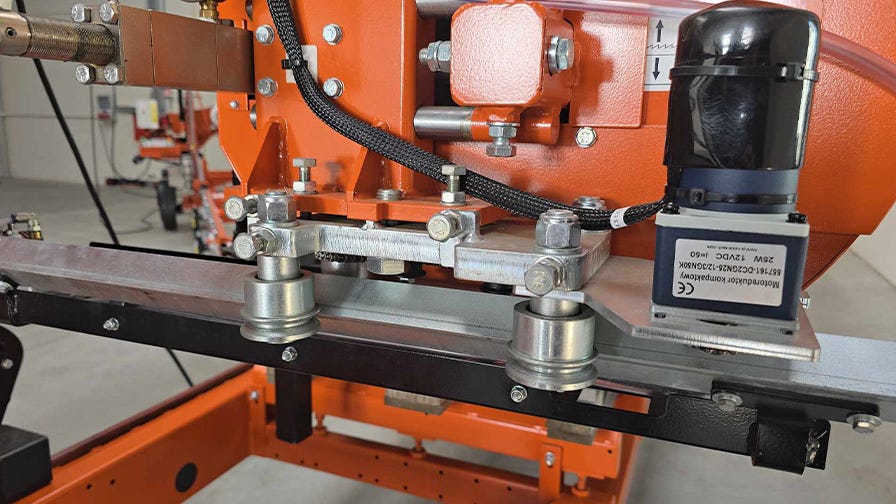

Den nya typen av bladstyrning används också i sågverken LT40WIDE och LT70 med både standard och brett såghuvud. Den nyligen modifierade armen har en förstärkt konstruktion och är enkel att justera. Basen som bladstyrningen monteras på är tjock och robust. Styrningen består av en fyrsidig stång med lättåtkomliga justerskruvar. Elmotorn är monterad vertikalt och styrarmens rullar är placerade horisontellt.

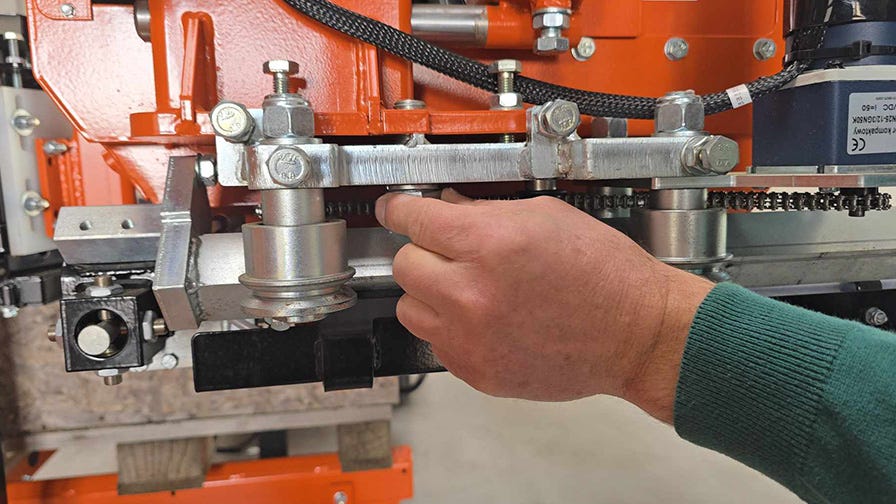

Fördelen med den nya designen är att den är enklare att justera. Användaren har nu enkel åtkomst till justerskruvarna både horisontellt och vertikalt. Innan justeringen påbörjas måste fästskruven för styrarmsbasen på såghuvudet lossas och efter avslutad justering måste den dras åt.

Viktigt! Styrningen måste alltid röra sig parallellt med klingan i båda plan. Annars kan det leda till problem med sågprecisionen, förtida slitage på styrrullarna och ökat slitage på bladet.

Hur du justerar bladstyrarmen:

1.    Lossa bladstyrrullarna innan du påbörjar justeringen av styrarmen. Rullarna får inte utöva tryck på bladet.

2.    Sedan monterar du bladet och spänner det. Det är viktigt att justera styrningen i förhållande till det spända bladet. Bladet anger den baslinjenivå från vilken mätningarna börjar.

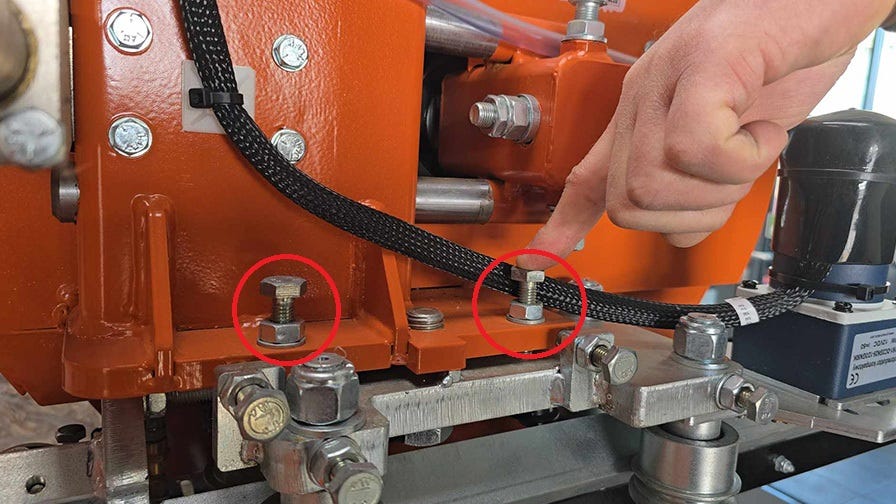

3.    Vertikal justering: Flytta rullarna närmare varandra – de ska vara på samma nivå. Mät avståndet mellan bladet och den fasta bladstyrrullen, och på samma sätt avståndet till den rörliga rullen. Avståndet ska vara lika stort på båda sidor. Upprepa denna process med utdragen guide; avståndet ska förbli detsamma.

Om värdena skiljer sig åt krävs justering. Lossa först den nedre fästskruven och använd sedan de horisontella justerskruvarna. Dra slutligen åt den nedre fästskruven.

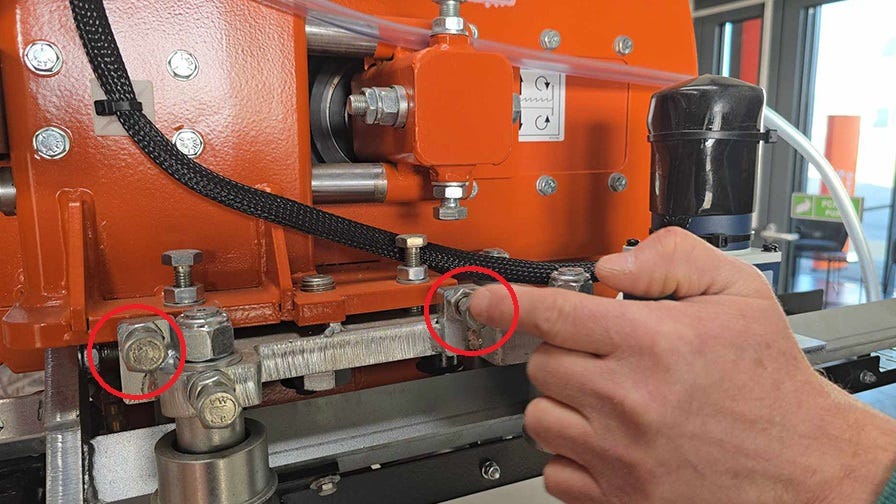

4.    Horisontell justering: Mät först avståndet mellan bladet och flänsen på den fasta (passiva) bladstyrrullen. Det bör vara 3–4 mm. Samma avstånd ska uppnås på den rörliga rullen när styrningen flyttas inåt (rullarna ligger nära varandra) och när styrningen dras utåt.

Om värdena skiljer sig åt krävs justering. Lossa först den nedre fästskruven och använd sedan de vertikala justerskruvarna. Dra slutligen åt den nedre fästskruven.

Obs! Se till att avståndet mellan bladstyrrullens fläns och bladets kant inte är mindre än 3 mm. Om bladets kant gnider mot flänsen kan det leda till att bladet blir vågigt eller spricker.

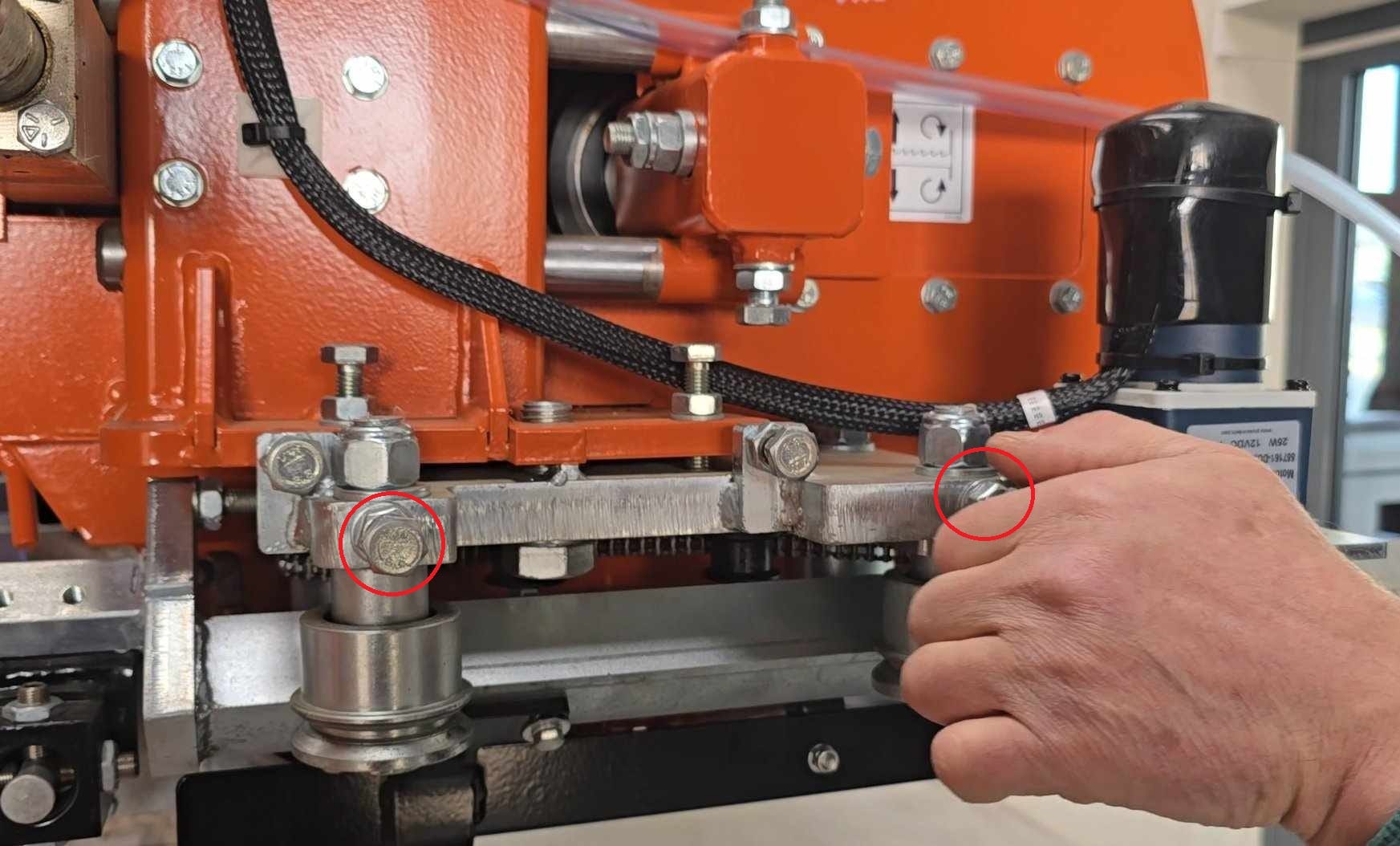

5.    Styrarmens styrrullar slits under drift och bör därför kontrolleras och justeras regelbundet med hjälp av justerskruvarna. Glapp kan också uppstå, t.ex. genom att styrningen slår i stocken under utdragning, eller när såghuvudet körs fram till stocken.

En annan faktor som påverkar styrrullarnas funktion negativt är föroreningar som is, sand, harts och sågspån, som regelbundet måste avlägsnas från rullarna. Styrstången är också föremål för regelbunden inspektion och bör hållas ren.

Bladstyrarmen drivs av en 12 V elmotor. Borstarna i denna motor bör inspekteras regelbundet.

Om du har några frågor eller funderingar är du varmt välkommen att kontakta Wood-Mizers kundtjänst.

***
