Industriell sågning: Jämförelse av Wood-Mizers kantverk EG800 och Multirip-klyvsågen MR200

Sågverksägare söker ofta efter metoder för att öka virkesproduktionen med fokus på snabbhet och effektivitet. Wood-Mizer erbjuder en mängd olika sågverksmaskiner som är utformade för att hjälpa till att expandera din verksamhet och öka din produktivitet. Det första steget för att frigöra ditt företags fulla potential kan vara så enkelt som att skaffa ett kantverk eller en klyvsåg. Men vilken av dem behöver just din verksamhet? Den här artikeln jämför Wood-Mizers industriella sågverkslösningar: kantverket EG800 och Multirip-klyvsågen MR200. Vi kommer att lyfta fram deras funktioner och diskutera hur de effektivt kan integreras i din verksamhet för att optimera produktionen.

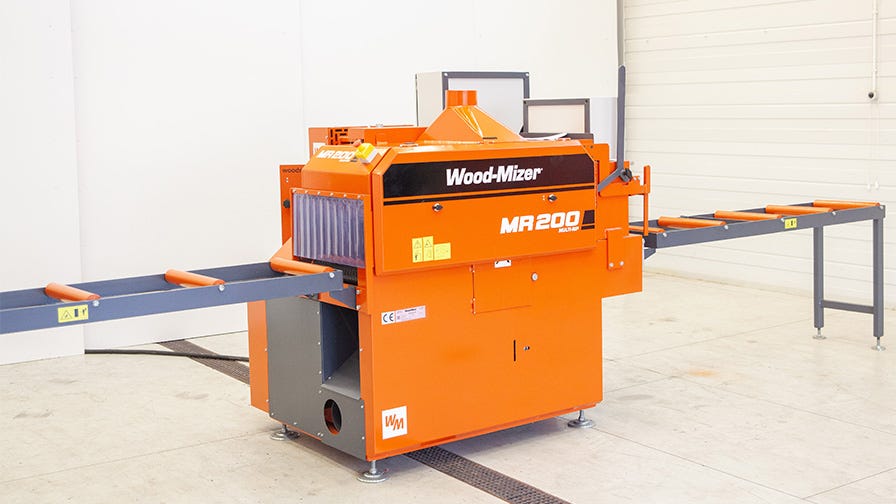

Klyvsågen MR200 (på engelska kallad Multirip eller Gang Saw) har utformats för att klyvsåga block med en maximal tjocklek på 200 mm, en bredd på 540 mm och en minsta längd på 800 mm (maxlängden beror på hur många modulbord som används). Dess specificerade produktivitet är upp till 10 kubikmeter färdiga brädor per timme.

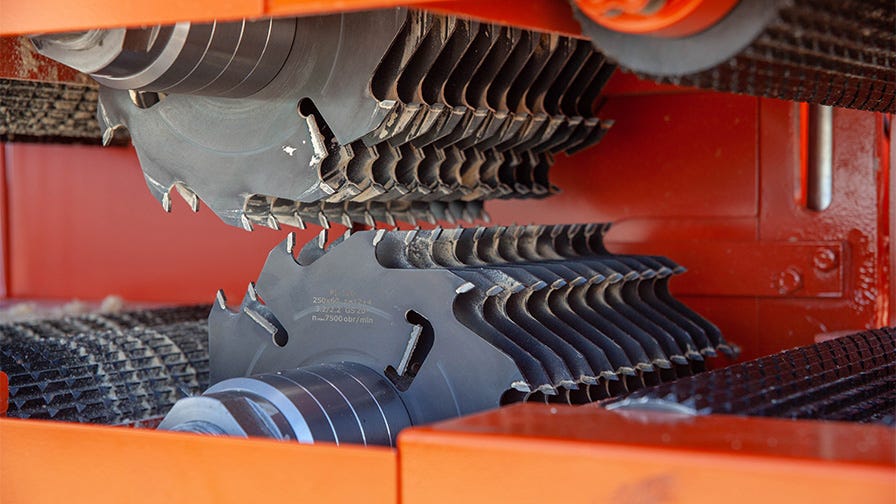

Det är en dubbelaxlad maskin med så många som 12 klingor på varje axel. Den använder sågklingor med en diameter på 200–350 mm. Klingor med en diameter på 350 mm rekommenderas för tjocka block, medan klingor med en diameter på 250 mm rekommenderas för tunnare material. Mindre klingor används i allmänhet för att såga tunnare block, vilket genererar mindre sågspån och ger mer virke.

En unik egenskap hos MR200 är möjligheten att justera axlarnas höjd. Detta är särskilt användbart vid sågning av tunnare material. ”När du sågar ett 15 cm tjockt block kan du justera axlarna så att båda axlarna belastas lika mycket. Då kommer den övre axeln att såga cirka 60 % och den nedre 40 % av tjockleken, vilket gör att motorerna kan arbeta lika och fördela slitaget jämnt på båda axlarna”, förklarar Adam Kubiak, Industrial Sales Manager på Wood-Mizer. Vid manuell justering använder operatören tre skruvar till axlarna – en är för att ändra höjden och de andra två är för att placera axlarna. På sidan av maskinen finns en måttskala som indikerar axlarnas höjd. Alla kåpor för att komma åt axlarna och klingorna är skyddade med ett elektromagnetiskt lås som endast tillåter öppning när motorerna fysiskt stoppas.

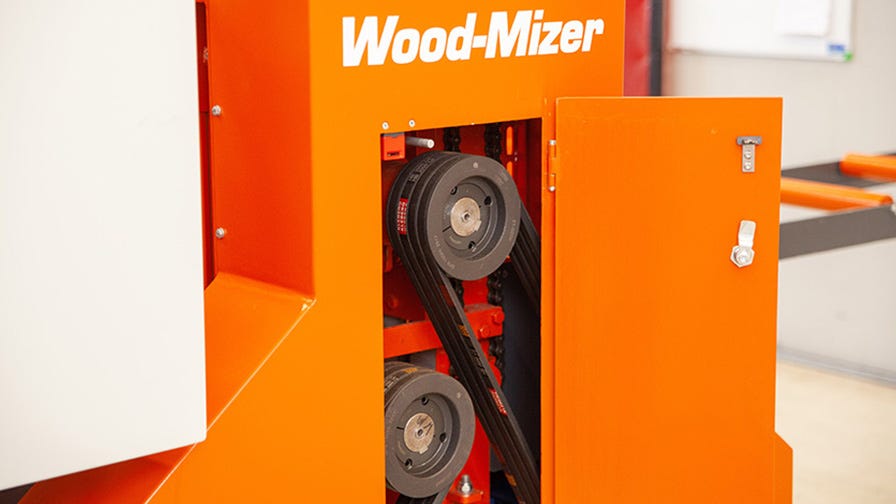

Axlarna drivs individuellt av två elmotorer (en driver också flishuggen). Det gör att man kan såga prismformade materialstycken med varierande tjocklekar. ”När du sågar tunt material rekommenderas det att du bara slår på en axel och har den andra avstängd, på vilken du inte monterar några klingor. Det är praktiskt för de användare som sågar relativt tunna material, då slipper de använda den övre axeln”, förklarar specialisten. Då används MR200 som ett vanligt kantverk. Två amperemätare finns inbyggda i elboxen för att övervaka strömförbrukningen.

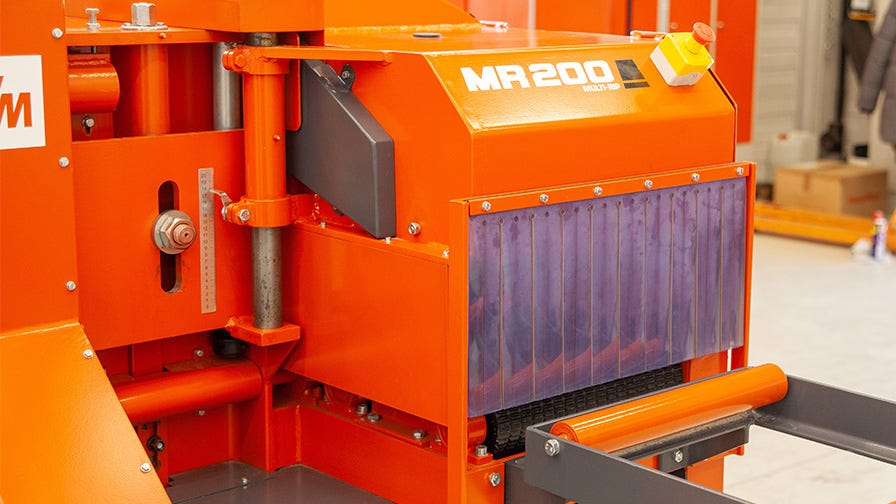

Den elektriska självmatningen (upp till 15 m/min) och en automatisk varvtalsregleringsmekanism underlättar matningen av block. Matningshastigheten minskar när motorerna överbelastas. För att materialet ska matas in exakt i maskinen finns en sidoskena, en assisterande rulle och kastskyddsfingrar vid inmatningen. Det finns också en spak för returkörning av prismformat material som eventuellt har fastnat i axlarna. MR200 levereras som standard med ett inmatningsbord och ett utmatningsbord (vardera 1,8 m långt). Borden är modulära, så att användaren enkelt kan anpassa längden.

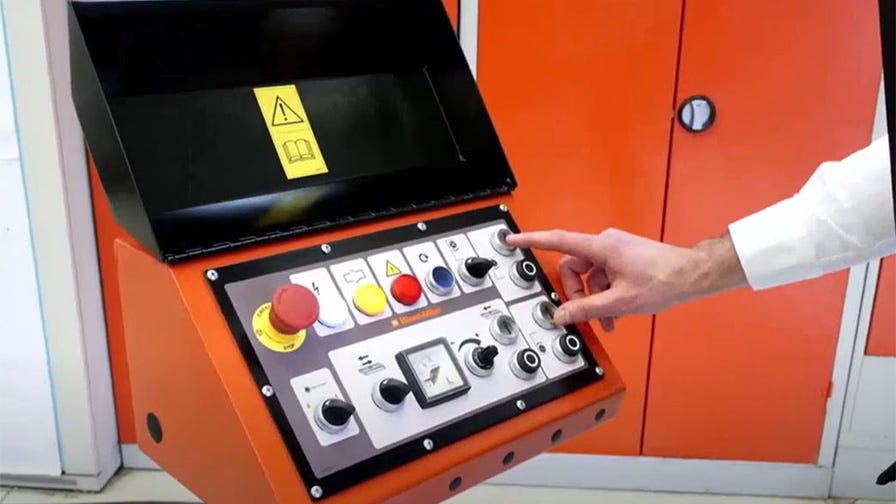

Den flyttbara manöverpanelen gör det bekvämt att kontrollera MR200. Den kan enkelt flyttas runt maskinen, vilket gör integrationen i en såglinje ytterst flexibel. Manöverpanelen har spänningsindikator, skyddslampor, nödstoppsbrytare, knappar för: motorerpå/av, laserbrytare, omvänd klingrotation, självmatningen samt matningshastighetspotentiometer och mätare.

MR200 har en inbyggd flishugg under axlarna som förhindrar att träbitar, bark och sågspån täpper till maskinen. Igentäppning är ett vanligt problem i en sågprocess som gör att operatören måste avbryta arbetet för att rengöra maskinen. Bortsett från flismaskinen finns det två spånutkastare (öppningar med en diameter på 150 mm) – en ovanpå maskinen och den andra längst ner – för spånuppsamling. Wood-Mizers spånuppsamlingssystem MES rekommenderas för effektiv uppsamling av sågspån. ”Kom ihåg att starta spånuppsamlaren innan du slår på MR200, annars kan du enkelt täppa igen spånutkastarna”, säger Adam Kubiak.

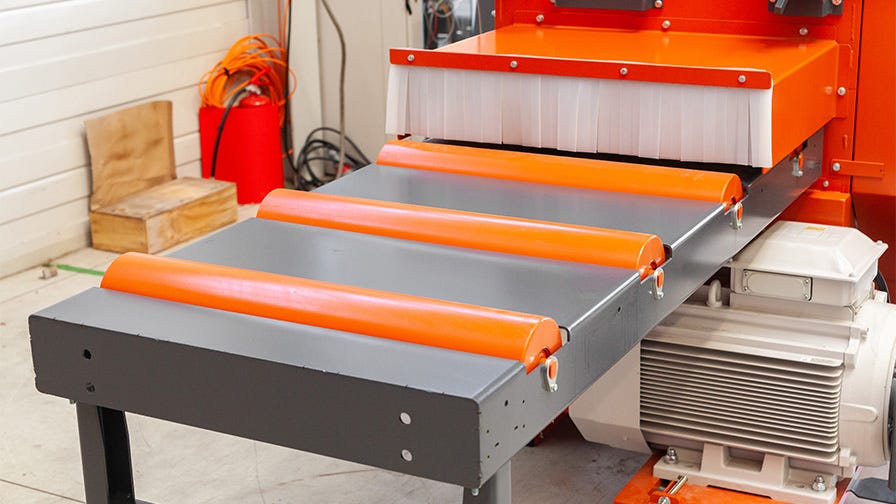

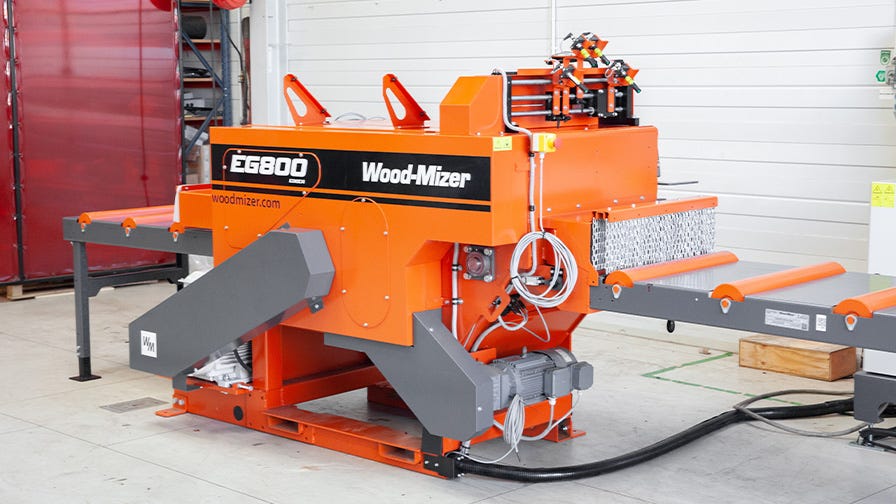

Den enkelhövdade kantsågen EG800 kan också användas i så kallat Multirip-läge, även om dess huvudsakliga funktion är kantsågning av brädor och block. Den har utformats för att såga material med: maximal tjocklek på 110 mm, maximal bredd på 640 mm och en minstalängd på 1,2 m. Det finns inga begränsningar rent längdmässigt, eftersom man kan lägga till modulära matningsbord till konfigurationen enligt eget behov. EG800 kan enkelt integreras med Wood-Mizers produktionslinje (SLP) eller kundens redan befintliga linje.

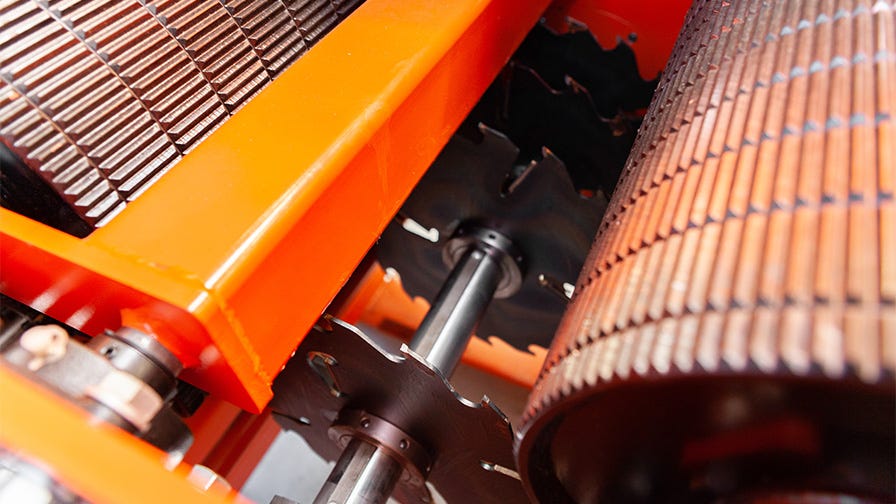

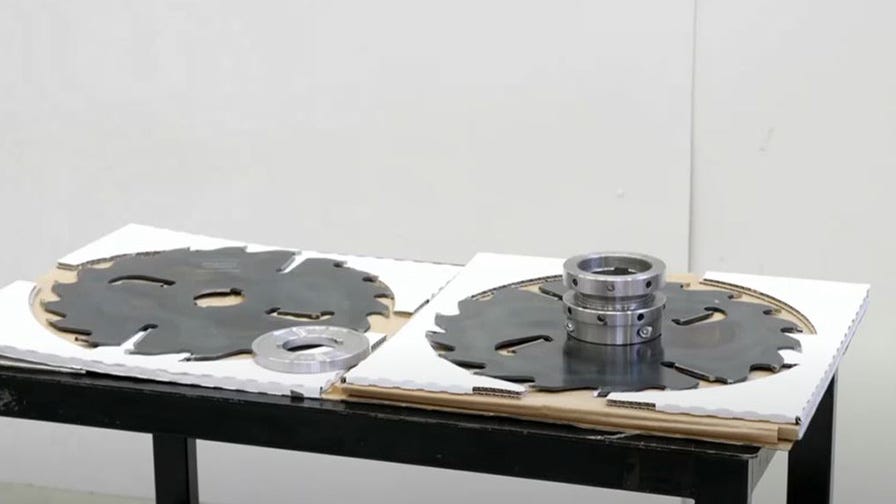

Maskinens axel, som har fyra standardklingor på 375–400 mm diameter och som assisteras av fyra robusta nedhållningshjul, sågar effektivt dina materialstycken. En 30 kW eller 55 kW elmotor driver axeln och matningsrullarna. För att inspektera klingorna måste operatören frigöra låsspakarna och öppna den övre kåpan. Byte av klingor, med brickor och bussningar, görs via en mindre sidoöppning. ”För att få rätt sågbredder justerar man enkelt maskinen med en uppsättning distansbrickor i olika tjocklekar. Alla brickor och bussningar har ett ID-nummer ingraverat för enkel ombeställning”, säger Adam Kubiak.

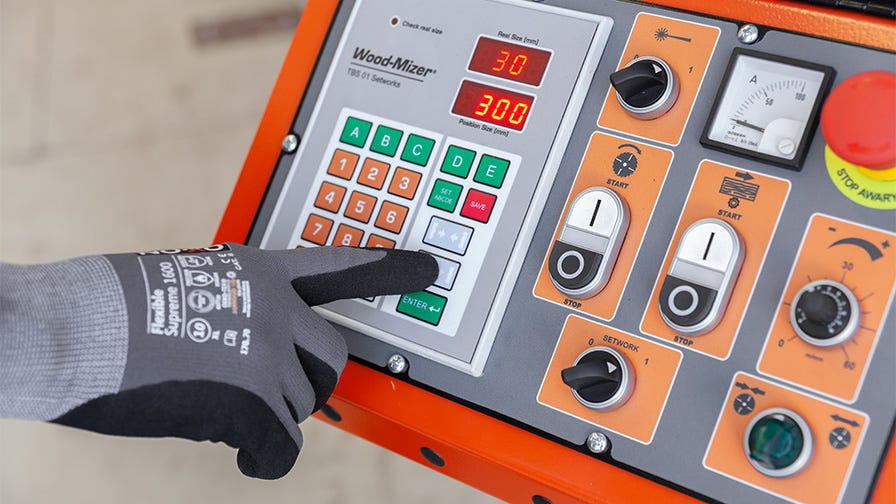

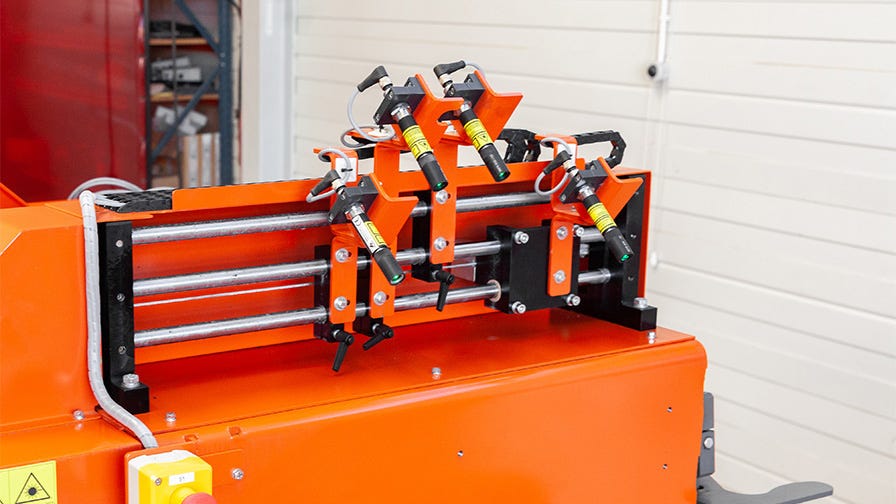

Manöverpanelen är separerad från maskinen för bättre integration med såglinjen. EG800 levereras med Setworks för automatisk justering av sågbredden (ett blad är rörligt). På operatörspanelen finns också en amperemätare som indikerar belastningen, knappar för: laserbrytaren, omvänd klingrotation (om träet fastnar inuti), lägesomkopplare för manuellt/Setworks-läge samt matningshastighetspotentiometer, nödstoppsbrytare och en laserrörelsebrytare.

Under maskinen sitter en bandtransportör för effektiv bortforsling av sågspån. EG800 kan installeras på ett upphöjt stativ och integreras i den befintliga produktionslinjen tillsammans med ett annat spånuppsamlingssystem om så krävs.

Den största skillnaden mellan en kantsåg och klyvsåg är att en kantsåg trimmar av den grova sidan från materialstycken som block och producerar jämnt sågade brädor med exakta bredder. En Multirip-klyvsåg å andra sidan matas med prismformade materialstycken som den framställer exakt dimensionerade brädor av. I allmänhet kan en Multirip-klyvsåg bearbeta tjockare material än en kantsåg och används främst för att producera block snarare än brädor.

”Kantverk och klyvsågar är perfekta maskiner för att utöka en befintlig såginstallation. En sågare som vill höja produktiviteten i verksamheten kan med fördel investera i en klyvsåg eller kantsåg för att snabbare producera mer virke. Hur gör man det? När sågverket har producerat tjocka prismor kan kantverket/klyvsågen såga materialet till önskade mått i form av brädor eller block. Att dela upp produktionsprocessen för sågning och eftersågning på olika maskiner ökar effektiviteten och fördelar maskinernas slitage jämnt”, säger specialisten.

Båda maskinerna, EG800 och MR200, möjliggör gradvis maskinuppgradering eftersom de enkelt kan anpassas till de flesta Wood-Mizer-sågverk, inklusive LT40 och LT70, såväl som industriella maskiner. Sågare köper vanligtvis ett sågverk som sin första maskin och investerar i fler maskiner med tiden. Med EG800 och MR200 blir det också enkelt att anpassa produktionen till önskad produktionsvolym och mått på produkterna, genom utbytbara klingor, brickor och bussningar för justering av bredden.

Eftersom MR200 multirip är en dubbelaxlad maskin måste axlarna justeras exakt för att ge bästa resultat. MR200 kan köras med så många som 24 klingor (12 per axel) för att effektivt såga tjocka prismor till brädor. Kantsågen EG800 är en enkelaxlad maskin med fyra standardklingor. Den rekommenderas därför för sågföretag som huvudsakligen bearbetar en viss typ av trä, t.ex. lövträ.

Jämfört med de horisontella klyvsågarna (Wood-Mizers flerhövdade HR500, HR700), som vanligtvis är begränsade till 6 huvuden, är den dubbelaxlade klyvsågen MR200 en kompakt maskin med möjlighet att köra upp till 12 klingor per axel. Den behöver inte så mycket utrymme och kan användas utan det särskilda brädretursystemet, till exempel med ett karusellsystem. ”Alla HR-sågar behöver ett klingbyte varannan timme och operatören måste titta efter eventuella skador på klingorna, medan MR200 arbetar med samma uppsättning klingor hela arbetsskiftet. Att använda sågklingor är enklare än att köra med sågblad, eftersom de inte behöver frekvent underhåll och inte orsakar någon slags ”vågeffekt” under sågning”, påpekar Adam Kubiak.
